QL-TJ36是新一代的數字稱重變送器，在基于我公司其他產品的應用經驗基礎之上，結合多個客戶的實際現場技術調研而開發。
QL-TJ36的主要產品特性如下：
l 具有6個獨立的穩定分辨力達萬分之一的稱重/測力傳感器輸入通道，支持正負向重量、力值測量
l 模塊具有每通道最多6只傳感器的負載能力可滿足絕大多數應用場景
l 支持無砝碼標定功能，在不方便加載重量的場合可以快速對模塊進行粗標定。
l 采集速度支持10/40Hz兩個等級
l 通信波特率支持9600、19200、38400、115200
l 通信協議支持標準Modbus-RTU、自定義主動上傳協議
l 具有三方電氣隔離設計，輸入電源、采集通道、通信接口之間完全電氣隔離，隔離耐壓1000V以上
l 具有彩色顯示屏、5個指示燈和9個按鍵用于人機交互，可通過界面實現標定、去皮、站地址調整、通信參數調整等功能，參數修改界面支持密碼保護
l 顯示數值支持小數點位置設置、顯示單位設置，最大支持?jǐn)?shù)字顯示范圍：±999999
l 所有接口采用5mm大間距高質量插拔端子，在保證信號不失真的前提下方便現場調試時替換模塊或者傳感器
l 增加了通信分析界面，支持通信計數、指令包成功失敗計數、接收字節計數等功能，用于現場分析通信誤碼率、通信干擾原因等。
l 提供了2組參數存儲空間，用戶可在系統調試完畢后把參數存儲為出廠設置參數，在現場調試時可以調出。
l 支持RS485固件升級功能，用戶可以通過電腦的485接口直接對模塊進行軟件升級。
l 支持內部模塊的異常自檢，出現異常后通過顯示屏或LED提醒用戶，快速縮小故障排查范圍確定故障原因。
l DIN35標準卡軌安裝方式，便于安裝到標準電器柜中
l 增加了通信分析界面，支持通信計數、指令包成功失敗計數、接收字節計數等功能，用于現場分析通信誤碼率、通信干擾原因等。
l 支持外接傳感器電流檢測功能，可以通過該參數分析外接傳感器的數量以及傳感器損壞帶來的功耗變化
l 支持傳感器電源控制，可以在某些需要低功耗檢測的場合關閉傳感器激勵電源，以減小系統的功耗。
l 提供了一組參數還原存儲器M2，設備調試完畢后，用戶可通過該功能把調試完畢的參數保存至參數備份存儲器M2中，后期使用時可以隨時調出該組參數，防止因誤操作導致校準或者配置數據遺失的問題。
l 支持校準數據導入導出功能，在模塊替換時，若不方便砝碼校準，可以先使用該功能把舊模塊中的校準數據導入到新模塊中，新模塊無需校準也可獲得較高的精度。
l 支持RS485固件升級功能，用戶可以通過電腦的485接口直接對模塊進行軟件升級。
l 支持內部模塊的異常自檢，出現異常后通過顯示屏或LED提醒用戶，快速縮小故障排查范圍確定故障原因。
l 產品使用卡軌外殼，可以直接安裝于DIN35的卡軌之上。
該產品適合于：多種稱重、配料、測力等工業場合。

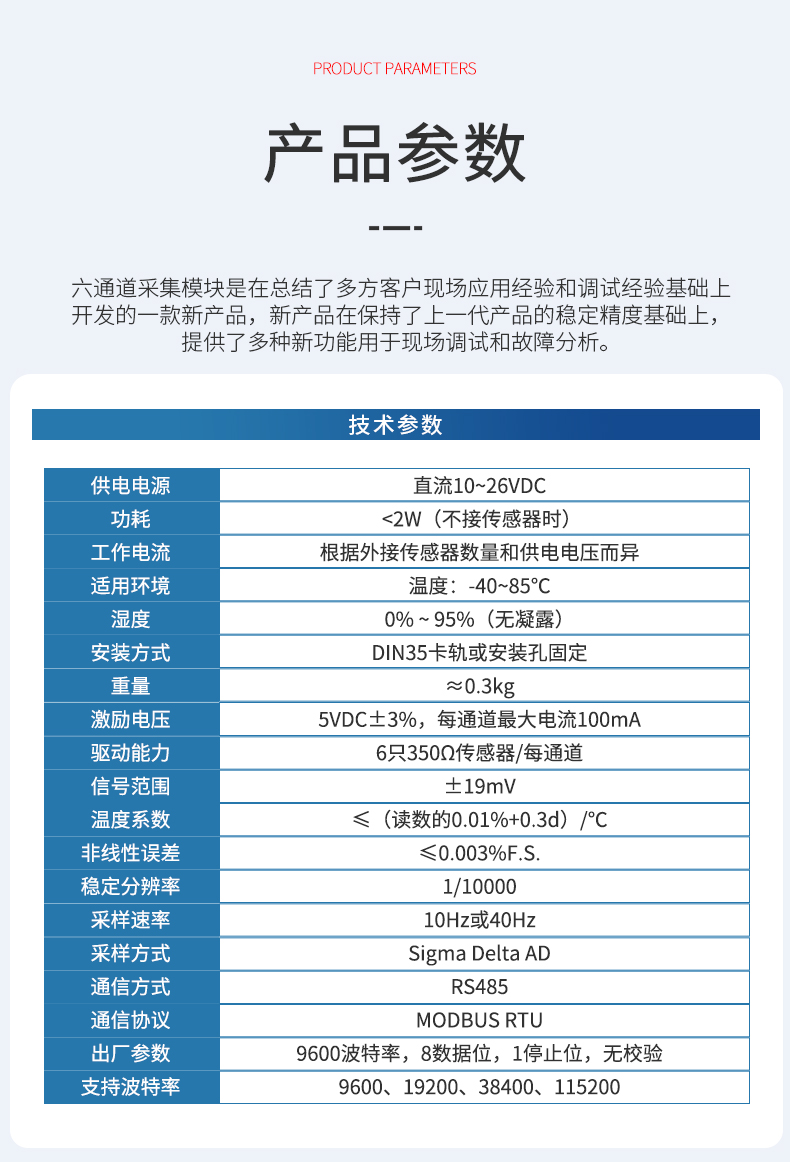

1.技術規格
2.1一般技術規格
供電電源： 直流10~26VDC
功耗 ： <2W（不接傳感器時）
工作電流： 根據外接傳感器數量和供電電壓而異
適用環境： 溫度：-40~85℃
濕度：0% ~ 95%（無凝露）
安裝方式： DIN35卡軌或安裝孔固定
重量 ： ≈0.3kg
2.2傳感器接口性能
適用的傳感器類型： 適用于所有惠斯登電阻式應變式傳感器
傳感器激勵電壓 ： 5VDC±3%，每通道最大電流100mA
傳感器驅動能力 ： 6只350Ω傳感器/每通道
輸入信號范圍 ： ±19mV
溫度系數 ： ≤（讀數的0.01%+0.3d）/℃
非線性誤差 ： ≤0.003%F.S.
穩定分辨率 ： 1/10000
采樣速率 ： 10Hz或40Hz
采樣方式 ： Sigma
Delta AD
2.3通信接口
通信方式 ： RS485
通信協議 ： MODBUS
RTU
出廠參數 ： 9600波特率，8數據位，1停止位，無校驗
支持波特率 ： 9600、19200、38400、115200
3安裝
3.1安裝環境
○本變送器屬于精密電子儀器，安裝、連接、操作都應十分小心。
○雖然本產品滿足工業級溫度范圍，但是為了保證本變送器的精度，請盡量避免將變送器安裝在陽光直射或溫度會突然變化的環境中。
○確保變送器有足夠的空間透氣散熱。
○變送器只能防護正常的潑濺水，不可在長期浸泡的環境中使用。
○請避免本變送器的劇烈震動、撞擊。
○切勿在任何存在爆炸危險的場所安裝本變送器。
○請避免在安裝或調試過程中的電線或其他異物通過模塊的縫隙掉進模塊中，若發現有異物掉入模塊，必須取出異物才可給模塊上電。
3.2電源
○電源供應：10 ~ 12VDC，容量足夠，無瞬變，雜波信號。
○使用適當?shù)碾娫淳�，確認電源線的額定電壓或電流都滿足要求，如果不夠的話可能引起漏電或火災。
○注意：雖然模塊提供了用于手拉手連接的快插端子作為多機并聯時的手段，但是當級聯設備較多或者后級設備工作電流較大時，會因電源負極的電阻效應抬高后級模塊的0V電壓，因此需要注意以下兩點：
1.
模塊的手拉手連接方式中同一個電源下掛載模塊建議不要超過20個
2.
模塊手拉手連接中不允許后級掛載其他功耗較高的模塊或設備

|
