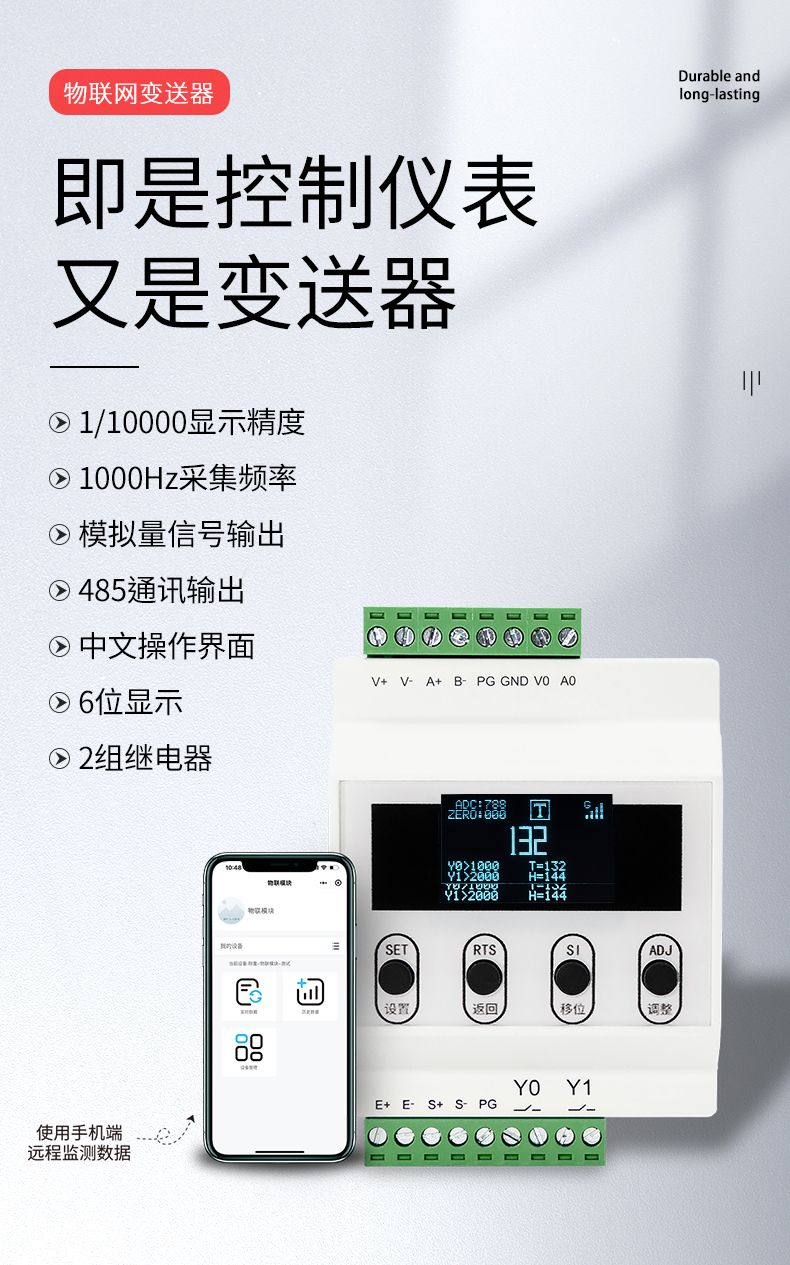

QLST-1.0是一款基于NB物聯網系統的數據采集終端，該產品專為遠程數據監控需求而開發。
產品的主要特性如下：
l 具有NB物聯網獨立聯網能力，借用移動運營商的NB物聯網絡可實現低成本遠距離的數據采集、現場控制。
l 模塊出廠自帶1年的低速率采集流量套餐，到手即可激活使用。
l 支持主動上傳、定時上傳、變化上傳、異常告警等多種數據獲取方式。
l 支持多種通信協議，Modbus-RTU/ASCII/TCP，支持加密通信及遠程授權訪問，可防止來自網絡的異常指令修改模塊數據。
l 單通道稱重傳感器輸入，穩定精度達1:10000，具有峰值保持、穩定數據保持、穩定狀態輸出功能，方便用戶快速提取所需數據。
l 2通道繼電器開關量輸出，支持手動控制、稱重聯動。觸點容量250V5A，可直接驅動小功率電氣。
l 模塊帶有128X64 OLED顯示屏和4個現場操作按鍵，用戶可用于現場校準，參數調整等。
l 支持無砝碼標定功能，在不方便加載精確砝碼的場合可以實現對傳感器輸出數值的粗標定
l 帶有電源電壓、工作溫度參數測量等功能，并同步上傳服務器。
l 工業級 -40 - 70℃穩定工作
l DIN35標準卡軌安裝方式。
l 支持485固件升級功能，用戶可通過電腦的485接口對模塊進行固件升級。
該產品適合于：遠程分布式稱重系統，需遠程傳輸?shù)默F(xiàn)場控制儀表。
QLST-1.0是由蚌埠啟力傳感公司自主研發生產的經濟型數字稱重變送器，該變送器可直接接入惠斯登電阻橋式拉/壓力傳感器，通過內部信號放大電路和AD采集電路等把傳感器的微電壓模擬信號轉換為數字信號，模塊內置的微處理器支持校準算法，經過校準操作后，可以直接從485接口讀取到實時重量值。模塊輸出的485接口支持Modbus-RTU協議。
該產品適用于：稱重、配料、測力等多種工業場合，標準Modbus-RTU通信協議使得模塊可以方便的與PLC，DCS，微機等設備連接到一起，作為稱重前端信號處理模塊。
1.技術規格
2.1一般技術規格
供電電源： 直流9~28VDC（低壓告警=10V，高壓告警=26V)
功耗 ： <1W
工作電流： 根據外接傳感器數量和供電電壓而異
適用環境： 溫度：-40~70℃
濕度：5% ~ 95%（無凝露）
安裝方式： DIN35卡軌
重量 ： ≈0.2kg
2.2傳感器接口性能
適用的傳感器類型： 適用于所有惠斯登電阻式應變式傳感器
傳感器激勵電壓 ： 5VDC±3%，最大電流100mA
傳感器驅動能力 ： 4只350Ω傳感器
輸入信號范圍 ： ±39mV
溫度系數 ： ≤（讀數的0.01%+0.3d）/℃
非線性誤差 ： ≤0.003%F.S.
穩定分辨率 ： 1/10000
采樣速率 ： 10Hz或40Hz
采樣方式 ： Sigma Delta AD
2.3有線通信
通信方式 ： RS485
通信協議 ： MODBUS RTU/ASCII
出廠參數 ： 9600波特率，8數據位，1停止位，無校驗
支持波特率 ： 9600、19200、38400
2.4無線通信
通信方式 ： NB網絡
網絡頻段 ： B3/B5/B8
SIM卡尺寸 ： 內置式，不可更換
運營商 ： 中國移動
通信協議 ： MODBUS RTU/ASCII/TCP、自定義協議
天線 ： 內置/外置可選
3安裝
3.1安裝環境
○本變送器屬于精密電子儀器，安裝、連接、操作都應十分小心。
○雖然本產品滿足工業級溫度范圍，但是為了保證本變送器的精度，請盡量避免將變送器安裝在陽光直射或溫度會突然變化的環境中。
○確保變送器有足夠的空間透氣散熱。
○變送器不具有防水功能，安裝和使用中應嚴格避免潑濺水或水蒸氣較強的場合。
○請避免本變送器的劇烈震動、撞擊。
○切勿在任何存在爆炸危險的場所安裝本變送器。
○請避免在安裝或調試過程中的電線或其他異物通過模塊的縫隙掉進模塊中，若發現有異物掉入模塊，必須取出異物才可給模塊上電。
3.2電源
○電源供應：9 ~ 28VDC，容量足夠，無瞬變，雜波信號。（當供電電壓低于10V或者高于26V時模塊將提示電壓超限）
○使用適當?shù)碾娫淳�，確認電源線的額定電壓或電流都滿足要求，如果不夠的話可能引起漏電或火災。
○注意：雖然模塊提供了用于手拉手連接的快插端子作為多機并聯時的手段，但是當級聯設備較多或者后級設備工作電流較大時，會因電源負極的電阻效應抬高后級模塊的0V電壓，因此需要注意以下兩點：
1.
模塊的手拉手連接方式中同一個電源下掛載模塊建議不要超過20個
2.
模塊手拉手連接中不允許后級掛載其他功耗較高的模塊或設備
3.3接口連接
模塊的端子定義如下圖所示：
u 模塊連接電源線時應保證電源線沒有供電，防止因線頭沒有固定導致的短路或者誤碰模塊內部的低電壓信號線上。
u 485線的屏蔽端子一般可以不用標準的屏蔽線，用普通的三根電線即可。若主機（PLC，DCS，計算機等）的485接口帶有屏蔽或者共地接線端子，則應該連接上雙方的屏蔽端子，以提高通信穩定性。
u 各個廠家的傳感器線色定義可能不同，所以上圖不給出帶有顏色的接線示意圖，防止用戶錯誤參考導致接線錯誤。請用戶在接線前，與傳感器廠家確定傳感器的線色定義。
u 傳感器的激勵和信號線必須只連接到模塊上，不可以使用外部激勵信號，也不可以與其它采集模塊共享傳感器的任何接線，否則將造成模塊工作異�；驌p壞。
u 傳感器的走線要在校準操作前整理好，校準后不要在大幅度移動或彎折導線，否則可能帶來測量誤差。
u 所有接線應在端子內壓緊，防止松動脫落或接觸不良導致的系統異常。
u 模塊的激勵電壓只用于傳感器驅動，不可用于驅動其他負載。
u
對于6線制傳感器，激勵反饋正/負線可以和激勵正/負線并聯
u 對于外置天線的型號，請使用配套天線或者NB網絡專用天線
u 對于插卡型模塊，SIM卡已與模塊生成綁定關系，若SIM卡挪作他用將會被運營商鎖死。同理，模塊插入其他SIM卡也將無法運行。
3.5 RS485接口
QLST-1.0提供了1個485接口用于和上位機通信，該接口最大理論傳輸距離為1200米（9600波特率），同一條總線上最多掛載32臺設備。在短距離調試時，使用普通直連導線連接即可，實際應用時建議485的A，B線采用雙絞線，屏蔽使用直連線；距離較長時應使用雙絞屏蔽線。
注意：由于模塊內置有電源濾波器，485線的屏蔽端子一般都需要連接到上位機的485屏蔽端子或者上位機的供電電源負極。

|
